一、方案背景

箱式变电站广泛分布于工业园区、市政道路、住宅小区及偏远站点，传统运维依赖人工现场巡检，存在响应慢、故障发现滞后、运维成本高等问题。随着配电自动化与物联网技术的发展，构建箱式变电站远程控制解决方案，实现遥测、遥信、遥控、遥调“四遥”功能，已成为提升供电可靠性与运维效率的重要途径。

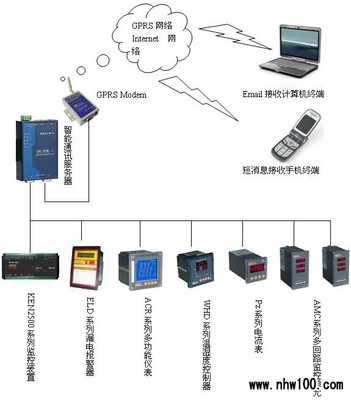

二、系统总体架构

箱式变电站远程控制解决方案采用“端—管—云”三层架构：

1. 感知层（端）：在箱变内部署智能综合测控装置、多功能电力仪表、温湿度传感器、门禁与视频监控设备、烟雾及水浸传感器等，实时采集电压、电流、功率、电能质量、开关状态、环境参数等数据。
2. 网络层（管）：通过4G/5G无线专网、光纤以太网或电力载波等方式，将现场数据经加密通道上传至监控中心，保障通信的实时性与安全性。
3. 应用层（云）：部署远程监控平台或接入云平台，实现数据展示、告警管理、远程控制、历史查询、报表统计与移动端应用。

三、核心功能设计

1. 实时监测与遥测：采集三相电压电流、有功无功功率、功率因数、频率、变压器温度等运行参数，实时上送监控平台。
2. 远方控制（遥控）：支持对箱变内断路器、负荷开关、电动操作机构进行分合闸远程操作，并具备操作票与双人确认机制，防止误操作。
3. 状态信号（遥信）：监测开关位置、熔断器状态、门禁开关、告警接点等，异常时即时上送。
4. 定值远方整定（遥调）：支持保护定值远程查询与修改，减少现场调试工作量。
5. 环境与安防联动：温湿度超标自动启动风机或加热器；非法开门触发报警并联动视频抓拍；烟雾、水浸告警推送至运维人员。
6. 告警与事件管理：分级推送告警信息，支持短信、APP、平台弹窗等多渠道通知，并记录事件顺序（SOE）。
7. 数据分析与报表：生成负荷曲线、电能质量分析、故障统计与运维报表，为设备状态评估和检修决策提供依据。

四、关键技术与实现要点

1. 通信可靠性：采用主备双通道通信，断网时本地缓存数据，恢复后自动补传；支持IEC 60870-5-104、Modbus TCP、MQTT等协议。
2. 安全防护：遵循电力监控系统安全防护规定，部署横向隔离与纵向加密认证装置，实施用户权限分级管理与操作审计。
3. 边缘计算：在站端设置边缘网关，实现数据预处理、本地联动控制与断网自治，降低对主站依赖。
4. 规约转换：兼容不同厂家设备，通过协议转换网关统一接入，避免信息孤岛。
5. 远程控制安全策略：遥控操作设置返校校验、超时闭锁与操作记录留痕，重要操作需双重授权。

五、典型应用场景

1. 工业园区箱变集群：集中监控多台箱变，实现负荷调度与故障快速定位。
2. 市政路灯与景观箱变：按需远程投切，结合光照与时间策略节能运行。
3. 分布式光伏并网箱变：监测发电与并网状态，支持远程关断与功率调节。
4. 偏远地区站点：减少人工巡检频次，通过远程诊断缩短停电时间。

六、实施效益

该方案可显著降低运维人力与车辆成本，将故障平均发现时间由小时级缩短至分钟级，提升供电可靠性；通过状态检修替代定期检修，延长设备寿命；同时为配电网数字化与智能运维提供数据支撑。

七、

箱式变电站远程控制解决方案以智能感知、可靠通信与安全控制为核心，兼顾经济性与可扩展性，适用于新建与改造项目。实际部署时应结合站点规模、通信条件与安全要求进行定制化设计，确保系统稳定运行与信息安全。
